Gleisplan - Schönheider Waldbahn (SWB)

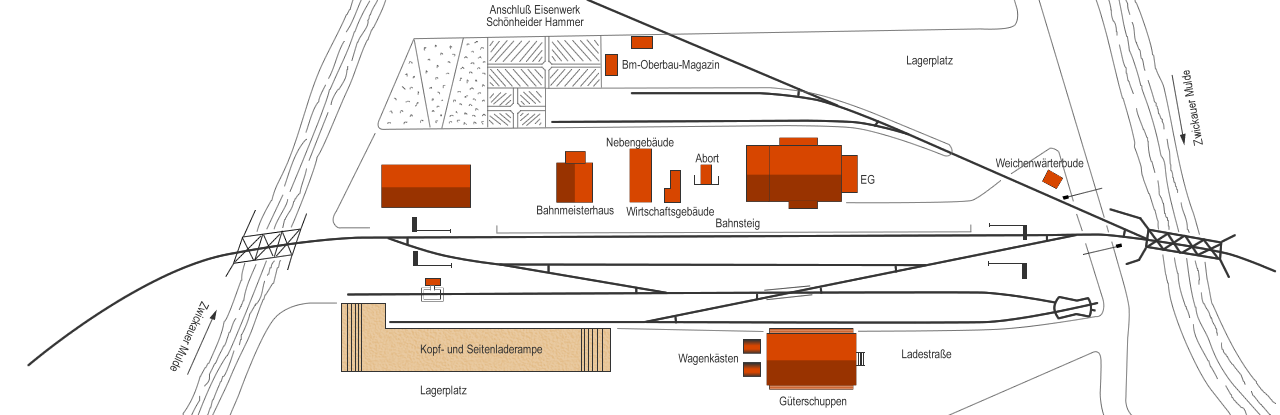

Gesamtplan
Die gesamte Anlage ist in mehreren Ausbaustufen konzipiert. Für den Anfang soll sie im rechts dargestellten Zustand entstehen.
Anlagenmaße:
- linker Schenkel (Schönheide) 4,50 m x 0,80 m
- Mittelteil (freie Strecke) 6,40 m x 0,50 m
- rechter Schenkel (Schönheide Mitte) 2,40 m x 0,50 m - 0,90 m

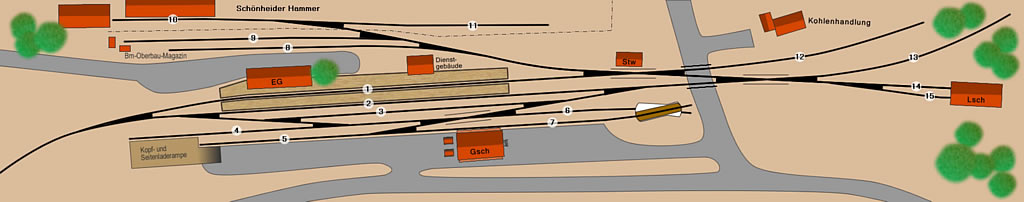

Bahnhof "Schönheide"
Im Bahnhof "Schönheide" gibt es zwei Bahnsteiggleise (Gleis 1 u. 2), wobei der Inselbahnsteig eine Aufschüttung mit nur einer Bahnsteigkante ist und ein Güterzuggleis (Gleis 3). Weiterhin existieren eine Freiladegleis mit Kopf- und Seitenladerampe, Gleiswaage und Lademaß (Gleis 4 u. 5), ein Güterschuppengleis (Gleis 7) welches mit dem Abstellgleis (Gleis 6) an einer Segmentdrehscheibe endet, da sich unmittelbar dahinter die Strasse befindet, war eine Auflösung mit einer Weiche nicht möglich. Die Orstgüteranlagen umfassen des weiteren das zum Ausziehgleis umfunktionierte ehemalige Streckengleis (Gleis 13), einen zweiständigen Lokschuppen (Gleis 14 u. 15) mit Verwaltungsanbau, für die Ortsrangierlok, ein Abstellgleis hinter dem EG (Gleis 8) und einem weiteren für die Bahn- und Signalmeisterei (Gleis 9). Oberhalb des Lokschuppens hat sich noch eine Kohlenhandlung (Gleis 12) angesiedelt und im linken Teil führt ein Werksgleis zur Gießerei "Schönheider Hammer" (Gleis 10 u. 11).
Bahnhof "Schönheide Mitte"
folgt demnächst...
